特點描述： 單軸低g值變電容式加速度計；低功率模擬電壓輸出；適用于惡劣環境（沖擊、振動、溫度）；長期穩定性好；動態響應特性好，具有零頻響應；防護等級IP68
產品應用： 主要應用于各種測量穩態或低頻的低“g”值的振動傳感領域。直升機和飛機試驗；高鐵技術；直升機和飛機試驗：航天結構/模態分析；航天飛行/顫振試驗；直升機健康與使用監控系統（HUMS）；高鐵技術（如轉向架監測與振動）；汽車測試與碰撞試驗；運輸振動監測；振動測試儀器；結構監測（橋梁、建筑健康監測等）；工業試驗
| 動態特性 | 單位 | 規格 |
| 量程 | g | ±2 |
| 標度因數 | mV/g | 1230（±3%） |
| 靈敏度（@10Hz，0.5g） | mV/g | 1165±10 |
| 頻率響應 | Hz | 1~10（10%） 10~30（-50%） |
| 絕緣 | MΩ | ≥200@（500VDC） |
| 耐壓 | Vac | 1000,1min，泄露電流不大于5mA。信號線對屏蔽線，信號線對傳感器外殼，平板線對傳感器外殼之間 |
| 電氣特性 | 單位 | 規格 |
| 工作電壓 | Vdc | 15~32Vdc |
| 耗電量 | mA | ＜10 |
| 物理特性 | 單位 | 規格 |
| 重量 | kg | <1（傳感器本體） |
| 外殼材質 | 陽極氧化鋁合金 | |
| 電纜線 | 符合標準EN50306。單位阻抗不大于0.1116Ω/m（25℃） | |
| 安裝方式 | 側面螺釘安裝 | |
| 軟管最小彎曲半徑 | mm | 100 |
| 環境特性 | 單位 | 規格 |
| 工作溫度 | ℃ | -40℃~85℃ |
| 儲存溫度 | ℃ | -55℃~125℃ |
| 電磁兼容 | 符合標準（GB/T25119-2010) | |
| 工作濕度 | 95%以下（無結露現象） | |
| 海拔 | m | 1500 |
| 保護等級 | IP68 |
| 附件 | 單位 | 規格 |
| 必配件 | ||
| 100-0267 | 1 | 軟管套管（內徑22mm，外徑27mm） |
| 150-0237 | 1 | 內六角圓柱螺釘（M8*40） |
| 150-0238 | 1 | 墊片(M8） |
| 150-0239 | 1 | 彈簧墊片(M8） |
| 150-0240 | 1 | 六角螺母(M8） |
| 證書 | 單位 | 規格 |
| 成品檢驗報告 | CADR175V-2變電容式橫向加速度傳感器成品檢驗報告 |

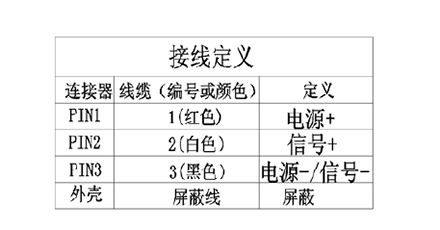

| 連接示意圖 |
 |

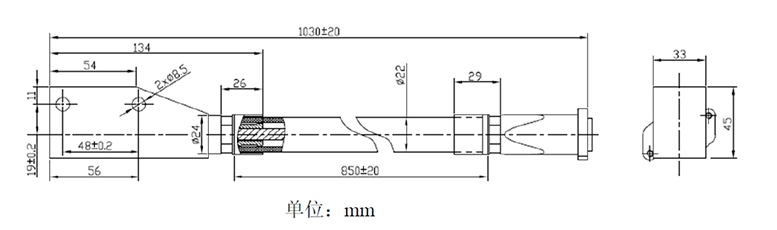

| 輪廓尺寸圖 |
 |
