| 動態特性 | 單位 | 規格 |
| 動態范圍 | g | ±10 |
| 靈敏度(100Hz,10g,24℃) | mV/g | 500(±10%) |
| 諧振頻率 | KHz | 20(典型值) |
| 振幅特性曲線 | Hz | 0.1～10,000 (±3dB) |
| 輸出特性 | 單位 | 規格 |
| 輸出端極性 | 請見下圖 | |
| BOV(偏壓)值 | Vdc | 10-14 |
| 輸出連接方式 | 請見下圖 | |
| 輸出電阻：室溫下24℃測試 | <100 | |
| 接地狀況 | 信號與外殼絕緣， 內部屏蔽 |
| 電源要求 | 單位 | 規格 |
| 電壓 | Vdc | 18～30 |
| 電流 | mA | 2～10 |
| 預熱時間 | Sec | 5 |
| 環境特性 | 單位 | 規格 |
| 溫度范圍 | ℃ | -50～120 |
| 濕度 | 密封 | |
| 沖擊極限 | g pk | 5000 |
| 基座應變靈敏度 | equiv.g pk/μstrain | 0.0002 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 請見下圖 | |
| 重量 | 克 | ＜115 |
| 外殼材質 | 316L不銹鋼 | |
| 連接頭 | 2 pin,MIL-C-5015 | |
| 安裝方式 | 1/4-28 UNF螺紋 | |
| 安裝力矩 | Nm | 2.7-6.8 |
| 附件 | 數量 | 規格 |
| 必配件 | 1 | 特制螺栓（200-0014） |
| 可選配件 | 1 | 連接器母頭（550-0004） |
| 長度依客戶定 | 兩芯電纜（790-00206） | |
| 1 | 特制螺栓（200-0044） | |
| 證書 | 單位 | 規格 |
| 靈敏度 | mV/g | 500±10% |
| 頻率響應曲線 | 20~ 10,000Hz，±3 dB |

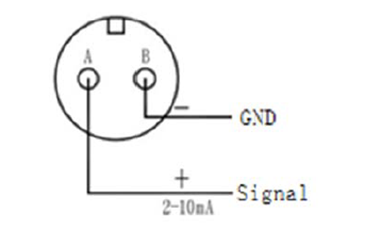

| 連接示意圖 |
 |

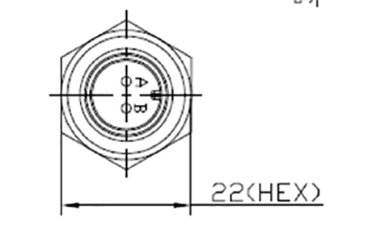

| 輪廓尺寸圖 |
 |
