| 動態特性 | 單位 | 規格 |
| 量程 | g | ±250 |
| 靈敏度(@160Hz,10g,24℃) | pC/g | 20（±5%） | 頻率響應 |
| 諧振頻率 | ||
| 諧振最小值 | KHz | ≥36 |
| 振幅特性曲線 | ||
| ±5% | Hz | 1～9000 |
| ±1dB | Hz | 1～12000 |
| 橫向靈敏度 | % | ≤5 |
| 振幅非線性(@500g) | % | ≤±2 |
| 溫度響應 | ||
| -55℃~+260℃ | % | ≤±15 |
| 電特性 | 單位 | 規格 |
| 輸出端極性 | 見下圖 | |
| 輸出端2 PIN針間電阻 | ||
| A針和B針常溫測試下（24℃） | GΩ | ≥1 （100VDC） |
| A針和B針最高溫下測試（260℃） | MΩ | ≥5 |
| 輸出端針與外殼間電阻 | ||
| 常溫測試下（24℃） | MΩ | ≥100（100VDC） |
| 最高溫下測試（260℃） | MΩ | ≥5 |
| 接地狀況 | 信號地與外殼絕緣 |
| 環境特性 | 單位 | 規格 |
| 溫度范圍 | ℃ | -55～+260 |
| 濕度 | 焊接密封 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | mm | 請見下圖 |
| 重量 | 克 | ≤75 |
| 外殼材質 | Inconel 600 | |
| 連接頭 | 7/16-27 UNS-2A | |
| 安裝方式 | 8-32 UNC螺栓安裝 |
| 附件 | 數量 | 規格 |
| 必配件 | ||
| 扳手(150-0025) | 1 | |
| 特制螺栓（200-0269-01） | 3 | 8-32UNC |
| 證書 | 數量 | 規格 |
| 靈敏度(@160Hz,10g,24℃) | pC/g | 20（±5%） |
| 頻率響應曲線 | Hz | 20~9000 (±5%) |
| Hz | 20~12000 (±1dB) | |
| 諧振 | kHz | ≥36 |
| 連接示意圖 |
 |

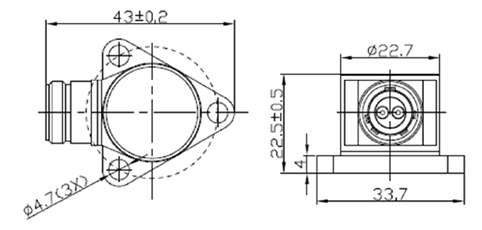

| 輪廓尺寸圖 |
 |
